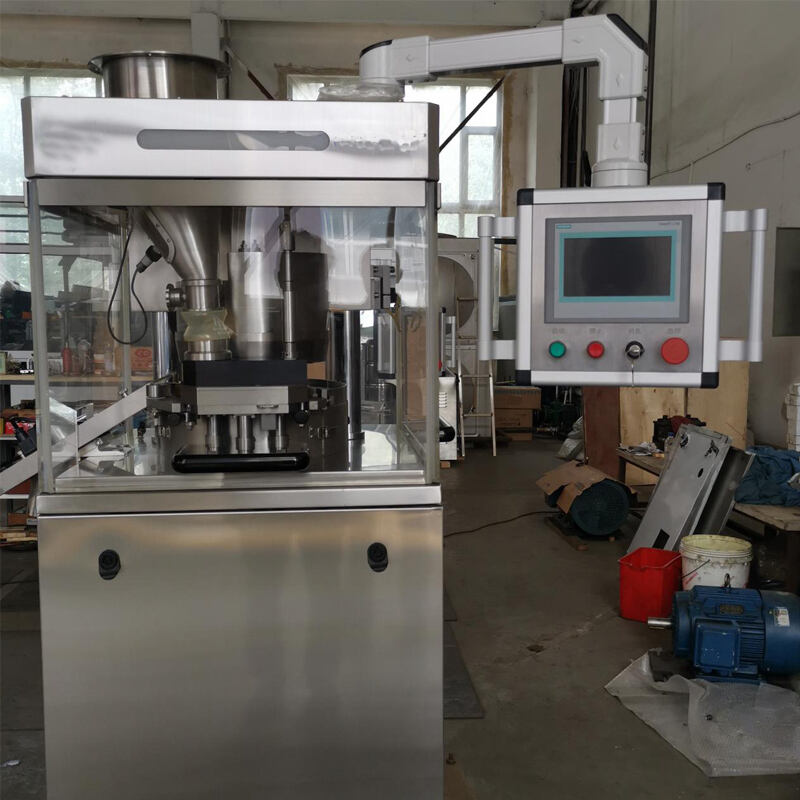

GZPT-15 Pressa Tavolette Rotante

Parte meccanica:

● viene utilizzato un motore a frequenza variabile e una cinghia dentata sincrona per azionare il riduttore nel sistema di trasmissione principale. Il riduttore aziona la coppia di ingranaggi, e l'ingranaggio anulare fa ruotare la piattaforma di compressione. Il motore principale adotta la regolazione della velocità a frequenza variabile, e l'uscita è continuamente regolabile in un ampio intervallo;

● il telaio della macchina è realizzato in ghisa, il che rende la macchina più stabile durante l'esecuzione;

● la guida superiore combinata è progettata per facilitare smontaggio, manutenzione e sostituzione. Viene selezionata una guida di sollevamento a doppia faccia, con forza uniforme sul punzone e lunga durata;

● si fa affidamento sul sistema idraulico per fornire un supporto di sistema stabile e affidabile;

● il sistema di lubrificazione centralizzato (sistema di lubrificazione a grasso secco, sistema di lubrificazione a olio sottile e sistema di lubrificazione circolante) fornisce lubrificante sufficiente a tutte le parti da lubrificare tramite controllo automatico per garantire l'operazione sicura della macchina;

● il processo di compressione delle pastiglie adotta la formazione con pressione secondaria. La ruota di pre-compressione e la ruota principale di compressione vengono regolate indipendentemente, e la grande ruota di compressione ottiene il miglior tempo di compressione per le pastiglie prodotte;

● il nuovo sistema di rilevazione della pressione ad alta precisione consente il monitoraggio in linea della pressione principale e preliminare, al fine di controllare i vari indici tecnici richiesti dalle pastiglie;

● nuovo design del meccanismo di contenimento della polvere per sfruttare appieno i materiali;

● dispositivi di rilevamento come il funzionamento eccessivamente stretto dei punzoni e il sovraccarico della pressione principale possono proteggere efficacemente l'attrezzatura e i modelli dai danni. L'impostazione di vari sistemi di rilevamento di sicurezza consente all'attrezzatura di fornire una protezione efficace per la sicurezza personale durante l'operazione;

● tutte le parti in contatto con la polvere devono essere realizzate in materiali conformi ai requisiti igienici dei farmaci, i fori superiori e inferiori dei punzoni devono essere dotati di un sigillo speciale contro la polvere e l'olio, e la camera di compressione delle pastiglie deve essere completamente sigillata per rendere l'attrezzatura conforme alle specifiche GMP;

● l'attrezzatura deve essere posizionata su una base antivibrazione per evitare di trasmettere vibrazioni agli altri apparecchi durante l'operazione;

● la macchina ha un design elegante, un ottimo lavoro di finitura e un'operatività facile;

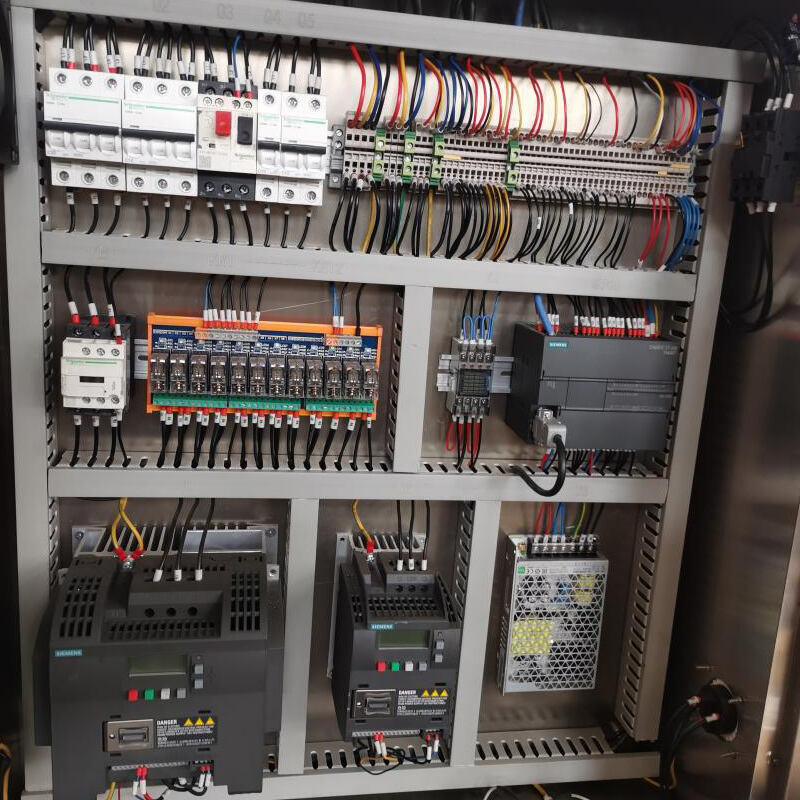

Parte di controllo elettrico

La pressa per compresse rotante ad alta velocità della serie GZPT è dotata di un sistema di controllo operativo speciale per questa serie di modelli. Il sistema fornisce una visualizzazione dei dati intuitiva per gli utenti, e lo schermo a colori grande a tocco rende tutti i dati di produzione evidenti. Utilizzando il software speciale di questa macchina, è molto facile impostare la posizione degli impatti in salita e discesa, nonché la pressione richiesta per la pressione principale e il pre-caricamento. Gli utenti possono regolare continuamente il peso e lo spessore del film online, e possono essere visualizzati chiaramente sullo schermo a tocco.

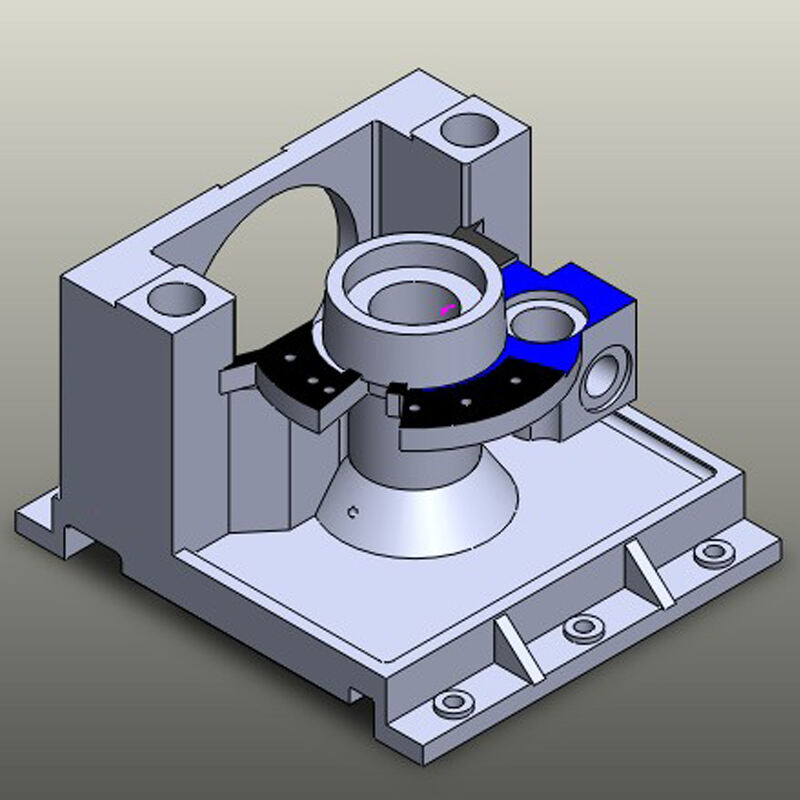

La struttura principale della macchina è composta principalmente dalla base, dai supporti anteriori e posteriori, dalla scatola del verme, dal corpo della sede, dalla piattaforma di punzonatura, dal blocco di supporto, dalla lastra superiore, dalla porta in vetro, dal corpo del coperchio superiore, dall'armadietto di controllo e da altre parti. La base, i supporti anteriori e posteriori e il corpo della sede sono fissati con bulloni per formare un telaio solido, che costituisce la base della compressa per pastiglie. La scatola del verme è fissata sul corpo attuale, sulla sede, vengono installati la camma esterna, il blocco, la camma della guida inferiore, il meccanismo di regolazione del riempimento, la guida di precompressione e la ruota principale inferiore di pressione sul corpo attuale.

● Il blocco di supporto è connesso al telaio attraverso le aste delle colonne sinistra e destra, formando una struttura di telaio stabile. Questa fonderia ha un'altissima resistenza alla flessione e alla torsione, che soddisfa i requisiti di supporto della compressore per pastiglie. Il blocco di supporto è dotato di piastre di guida, camme di pressione inferiore, ruote di precompressione superiore e ruote principali di pressione superiore. La lastra superiore è installata sulla parte superiore del blocco di supporto, tra la lastra superiore e il blocco di supporto. I quattro lati del tetto superiore contengono quattro porte in vetro. Ogni porta in vetro è dotata di molle pneumatiche che forniscono supporto e forza di bloccaggio per l'apertura e la chiusura delle porte in vetro.

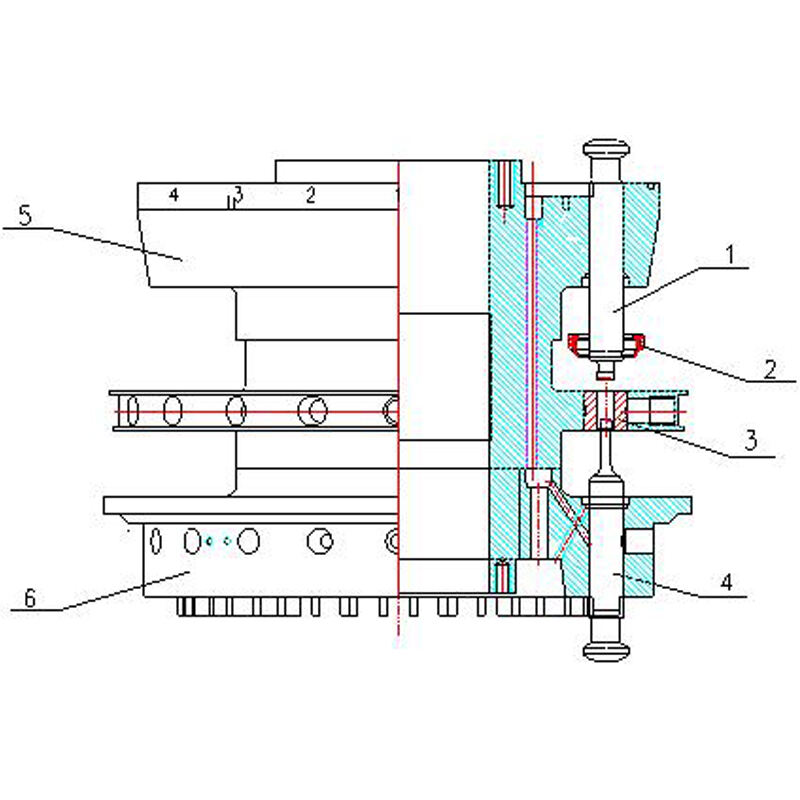

● In base alla funzione della piattaforma come confine, si può dividere in due parti superiori e inferiori.

La parte superiore della stampatrice è una camera di stampaggio completamente sigillata, che rappresenta la parte del processo di stampaggio complessivo. Includendo il sistema di alimentazione forzata, la combinazione di timbratura, il dispositivo di rilascio e il sistema di aspirazione della polvere. La camera di stampaggio è completamente sigillata dal tetto, dalla piastra copriporta e dalla porta in vetro attraverso una striscia ermetica per prevenire la contaminazione esterna durante il processo di stampaggio.

La parte inferiore della compressore è dotata di un sistema principale di trasmissione, lubrificazione e meccanismo di regolazione, incluso il portello posteriore, le porte laterali sinistra e destra e l'armadietto di controllo attraverso una striscia ermetica per prevenire la contaminazione da polvere alla macchina.

1. Macchina di alimentazione a vuoto

Il sensore a serbatoio e il programma PLC raggiungono l'effetto di alimentazione automatica senza regolazioni manuali.

2. Eliminazione dei rifiuti a ciclo

I prodotti difettosi vengono eliminati a intervalli controllati dal programma o selezionati manualmente, in modo che le pastiglie con qualità non conformi vengano espulse dal portafuori designato.

3. Regolazione automatica del peso del film

Dopo che il magazzino è stabile, si può attivare la funzione di aggiustamento automatico del peso delle pastiglie per garantire che la differenza di peso di tutto il lotto di medicinali sia entro il range richiesto senza intervento manuale.
